本係列機組最低出水溫度可達-80℃。 低di溫wen及ji超chao低di溫wen製zhi冷leng機ji組zu是shi我wo公gong司si主zhu要yao技ji術shu人ren員yuan經jing過guo數shu十shi年nian中zhong低di溫wen冷leng水shui機ji組zu設she計ji經jing驗yan，綜zong合he國guo內nei外wai同tong類lei產chan品pin的de先xian進jin技ji術shu而er設she計ji開kai發fa的de複fu疊die製zhi冷leng機ji組zu，具ju有you高gao效xiao、節能、環保、高可靠性等特點。 複疊機組主要用於-35～-80℃載冷劑，滿足醫藥化工行業、反應釜結晶、高真空蒸餾、航空航天零部件實驗、氣體回收、食品冷藏、低溫武器儲藏及低溫場合。

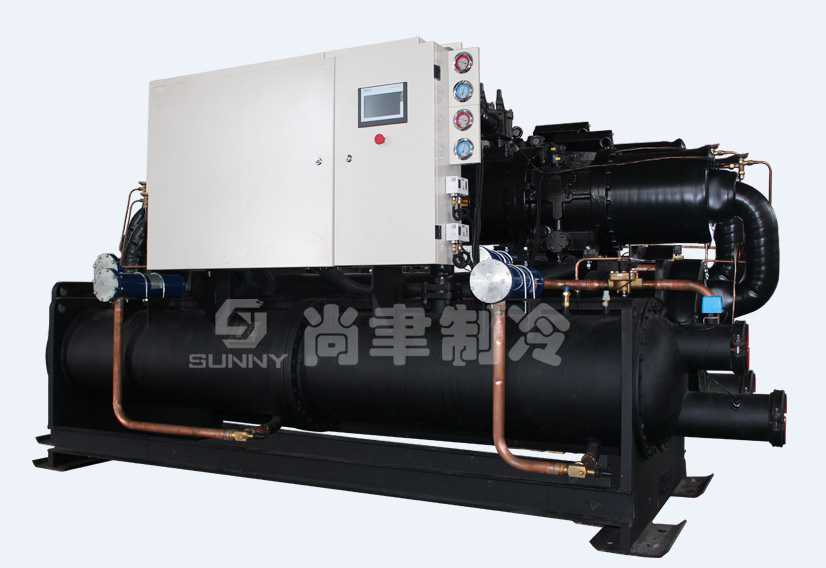

水冷螺杆複疊式機組 (-55℃)產品特征 溫度使用範圍寬廣：載冷劑的溫度範圍-35～-80℃。 高可靠性：caiyongbanfengbiluoganyasuoji，tigaoyasuojizishenyunxingdexiaolv，tongshibimianlekaiqishiyasuojixielouwenti，jiangdizhilengjitianjiajizhoufenggenghuan，tishengchanpinchangnianlianxuyunxing。 全自動化控製：機組采用先進的西門子PLC控製技術，實現全自動運行。 高效節能：機(ji)組(zu)采(cai)用(yong)半(ban)封(feng)閉(bi)螺(luo)杆(gan)壓(ya)縮(suo)機(ji)帶(dai)經(jing)濟(ji)器(qi)運(yun)行(xing)，提(ti)高(gao)了(le)運(yun)行(xing)效(xiao)率(lv)，同(tong)時(shi)低(di)溫(wen)級(ji)和(he)中(zhong)間(jian)級(ji)采(cai)用(yong)高(gao)效(xiao)進(jin)口(kou)換(huan)熱(re)器(qi)，確(que)保(bao)機(ji)組(zu)部(bu)分(fen)負(fu)荷(he)及(ji)滿(man)負(fu)荷(he)均(jun)能(neng)高(gao)效(xiao)節(jie)能(neng)運(yun)行(xing)。 能量調節：機組實現四級能調25-50-75-100%和25%～100%無極調節。 專業技術節能運行方案：可根據客戶不同要求，為客戶定做冷凍工藝，提供適合的專業產品。
| SW- | | 機型 Type | 65DFD | 90DFD | 125DFD | 170DFD | 210DFD | 250DFD | 330DFD | 名義製冷量
Nominal cooling capacity | kW | 65.0 | 90.0 | 125.0 | 170.0 | 210.0 | 250.0 | 330.0 | | 104kcal/h | 5.6 | 7.7 | 10.7 | 14.6 | 18.1 | 21.5 | 28.4 | | 運行控製方式 Run control | PLC可編程控製器全自動控製 Use PLC microcomputer control | | 電源 Power Supply | 380V/3N/50HZ | | 啟動類型 Startup type | Y-△ | | 低壓級 Low pressure level | 型式 Type | 5:6非對稱半封閉雙螺杆壓縮機 Semi-closed 5:6 asymmetric twin-screw compressor | | 製冷劑 Refrigerant | R23 | | 載冷劑 Refrigerate | 乙醇溶液 Ethanol | 輸入功率(kW)
Refrigeration input power | 30.0 | 39.0 | 52.0 | 69.0 | 82.0 | 98.0 | 125.0 | | 額定電流(A) Rated Current | 70.0 | 93.0 | 128.0 | 172.0 | 205.0 | 245.0 | 315.0 | | 水流量(m3/h) Flow | 27.7 | 38.4 | 53.3 | 72.5 | 89.6 | 106.6 | 140.7 | | 水壓降(kPa) Water pressure drop | 95.0 | 100.0 | 100.0 | 110.0 | 110.0 | 120.0 | 120.0 | | 配管管徑(mm) Interface size | DN80 | DN80 | DN100 | DN100 | DN125 | DN125 | DN150 | | 蒸發器 Evaporator | 高效不鏽鋼板式換熱器 Stainless steel high efficiency heat exchanger | | 高壓級 High pressure level | 型式 Type | 5:6非對稱半封閉雙螺杆壓縮機 Semi-closed 5:6 asymmetric twin-screw compressor | | 製冷劑 Refrigerant | R22/R404A | 輸入功率(kW)
Refrigeration input power | 46.0 | 60.0 | 80.0 | 105.0 | 130.0 | 160.0 | 205.0 | | 額定電流(A) Rated Current | 121.0 | 153.0 | 202.0 | 265.0 | 335.0 | 390.0 | 500.0 | | 水流量(m3/h) Flow | 28.0 | 38.0 | 51.0 | 69.0 | 85.0 | 102.0 | 132.0 | | 水壓降(kPa) Water pressure drop | 70.0 | 70.0 | 70.0 | 75.0 | 75.0 | 80.0 | 80.0 | | 配管管徑(mm) Interface size | DN80 | DN80 | DN100 | DN100 | DN125 | DN125 | DN150 | | 冷凝器 Condenser | 高效殼管式換熱器 Pipe high efficiency heat exchanger | 外形尺寸
Overall dimensions | 長(mm) Length | 3000 | 3000 | 3200 | 3200 | 3200 | 5000 | 5000 | | 寬(mm) Width | 1800 | 1800 | 1800 | 1800 | 1800 | 1900 | 1900 | | 高(mm) Height | 1750 | 1800 | 1800 | 1850 | 1950 | 2250 | 2450 | | 機組略重(kg) Machine weight | 1850 | 2100 | 2300 | 2600 | 2800 | 3900 | 4500 |
|
|
|
|
|
|
|
|
|
|
名義工況：冷凍水進／出水溫度-50℃／-55℃；冷卻水進／出水溫度30℃／35℃。 溫度條件：冷凍水出水溫度範圍-57℃～-47℃；冷卻水進水溫度範圍19℃～33℃。 機組冷凍側采用乙醇防凍液。
|
