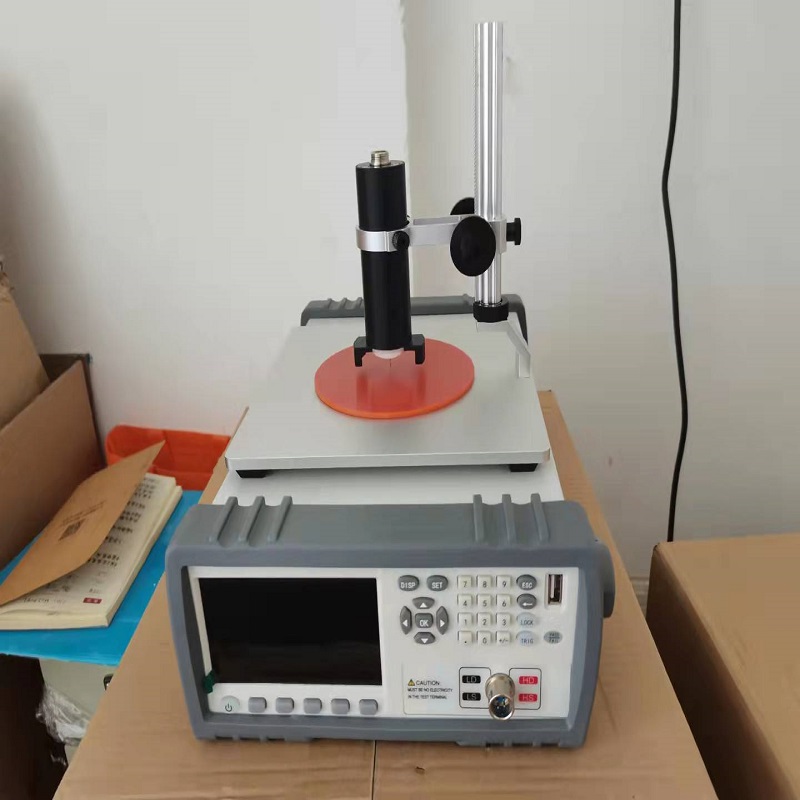

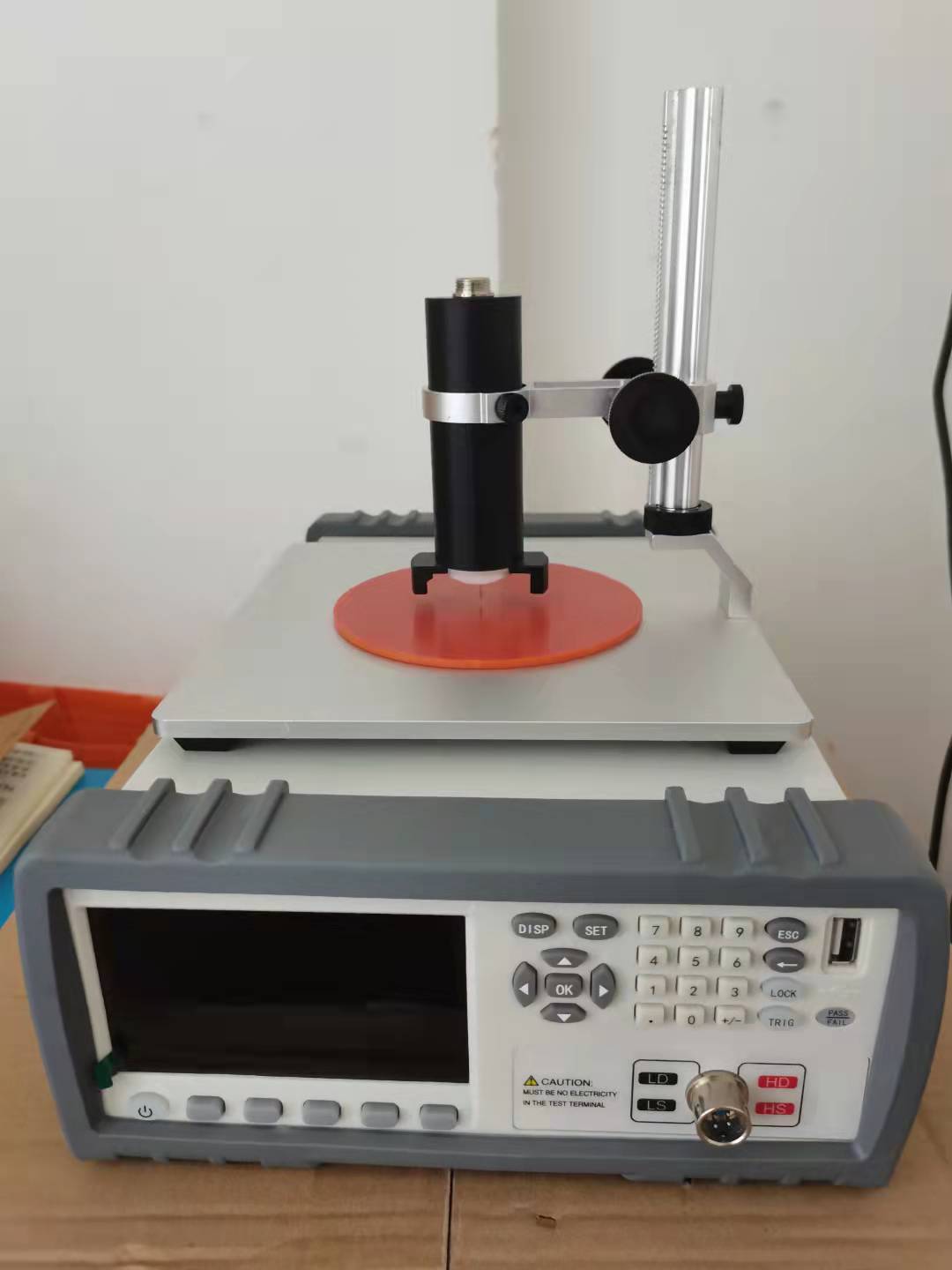

粉末電導率測試儀

電壓表∶測量精度士0.1 mV，可測量試樣兩端的電壓降。試樣筒內徑 16.0 mm～16.3 mm。

幹燥箱溫度可以控製在0 ℃～300 ℃
，控溫精度士5 ℃，帶鼓風。

試樣采取和製備焦炭按照 GB/T 1997 規定進行
，其他可參照執行。

試樣經縮分後將其中1 kg 試樣置於鼓風幹燥箱內
，在 150 ℃±10 ℃幹燥 2 h。再破碎至小於 1mm，縮分出 80 g～100 g

，其餘試樣用於保存。

將縮分出的試樣經過3次至 4次破碎使其全部通過0.5 mm 的方孔標準篩
，取粒度 0.315 mm～ 0.500 mm之間的試樣（也可選用根據產品標準或供需雙方約定的粒度區間，但報告中需注明粒度區間）
，製備好的試樣不少於 30g混合均勻，貯存在幹燥器中備用。

試驗步驟稱取試樣稱取3.3g試樣，為保證試樣高度在 15 mm～17 mm 之間，必要時可調整試樣量。

測定將試樣筒底和壓頭短接，然後施加3.9 MPa±0.03 MPa的壓力
，連好電線並接通電源。調整穩壓電源電流
，使通過線路的電流為 500 mA士0.1 mA，然後測量線路的電壓降V。（該讀數應小於1 mV，否則需調整儀器），測定兩次取平均值。

在試樣筒中加入試樣，震實並使試樣上表麵平整後將試樣筒置於試驗機內，然後施加3.9 MPa±0.03 MPa的壓力，測量樣品高度h，連好電線並接通電源，調整穩壓電源電流，使通過試料的電流為500mA士0.1mA，然後測量試樣的電壓降。

測定次數獨立地進行兩次測定，每次測定均使用未測試過的新試樣
，取其平均值。

檢測時間當試樣通過電流開始 3min 內應檢測完畢，超時結果做廢。

粉末電導率測試儀結果計算

按式（1）計算粉末電阻率∶

式中∶-―粉末電阻率，單位為微歐米（μΩ・m）;

S――試樣筒內橫截麵積，單位為平方毫米（mm²）;

V ――試樣與線路電壓降，單位為毫伏（mV）;

V。--―線路電壓降，單位為毫伏（mV）;

I ―電流，單位為安培（mA）;

h――試樣顆粒柱的高度

，單位為毫米（mm）。

檢驗結果為兩次測定值的算術平均值，保留整數。數值修約按 GB/T 8170 的修約比較法規定進行。

精密度重複性在重複性條件下，大於300μ・m 的樣品兩次測定結果的差值不大於5%
，小於 300μn・m 的樣品兩次測定結果的相對偏差不大於 8%。

再現性在再現性條件下，大於300μΩ・m 的樣晶兩次測定結果的差值不大於8%
，小於300 μA・m 的樣品兩次測定結果的相對偏差不大於 10%。

粉末電阻率測試儀的標準操作流程及關鍵注意事項

一、測試前準備

‌樣品處理‌

粉末需充分幹燥並混合均勻，避免結塊或雜質幹擾。

稱取適量樣品（通常1-3g），使用壓片機預壓成片狀（若需壓實測試）49。

‌設備檢查‌

確認測試儀已完成短路清零（如鱷魚夾咬合後R值顯示0.000mΩ±0.002mΩ）8。

檢查電極接觸麵清潔
，避免氧化或汙染影響導電性

1. 測試方法選擇

三
、操作步驟（以四探針法為例）

‌裝樣‌

將粉末倒入測試模具腔體
，刮平表麵至與槽口齊平。

‌連接電極‌

紅色測試線接長柄電極，黑色接短柄電極（不分順序）。

‌參數設置‌

選擇量程（如10^-6~10^5Ω・cm）、電壓（1-10V）及測試時間（2-5秒）。

‌啟動測量‌

保持儀器水平
，勻速啟動測試，實時記錄穩定讀數。

四、數據計算

‌電阻率公式‌：

鬆散狀態：ρ=10R（單位：Ω・cm
，R為實測電阻）。

壓實狀態：需輸入樣品厚度/直徑，儀器自動計算。

五、注意事項

‌環境控製‌：溫度20-25℃
、濕度40-60%
，避免靜電幹擾。

‌誤差控製‌：電壓測量誤差需≤±0.5%讀數+2字。

‌維護保養‌：測試後清潔電極
，定期校準標準電阻。
